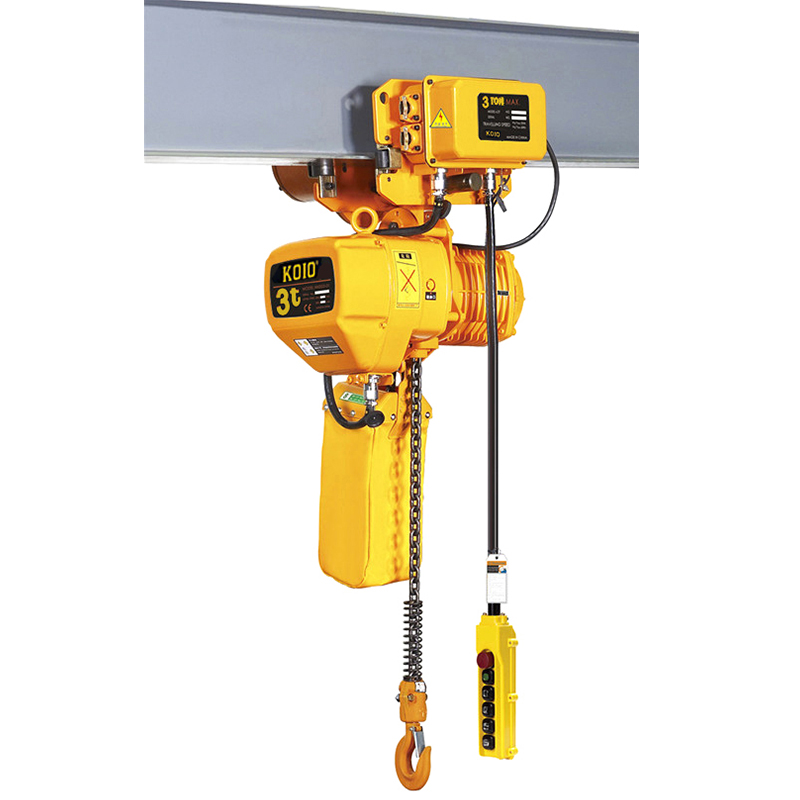

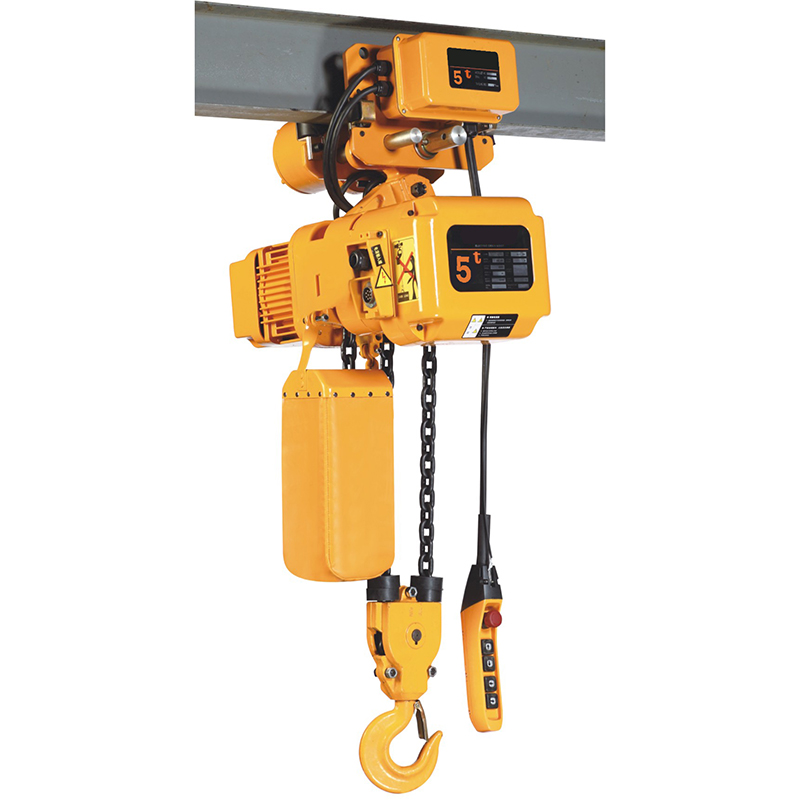

Руководство по продукции:
Данная машина использует высокопрочный корпус алюминиевого сплава, красивый внешний вид, компактный корпус, небольшой размер и легкий вес.
Основные детали машины изготавливаются из высоколегированной стали, и после специальной обработки процесса, с высокой прочностью, хорошей износостойкостью и другими характеристиками, верхний и нижний крючок изготовлен из высокопрочной легированной стали, после усиленной термообработки с высокой вязкостью, даже если тело из-за перегрузки вызывает повреждение, крючок будет только пластической деформацией, не будет хрупкого разрыва.
Параметры:
Диапазон основных нагрузок: 500kg-5000kg
Стандартная высота подъема: 3m
Напряжение тока: 220-440V, 50/60HZ, 3 Phase
Особенности продукции:
Параметры продукта:
Capacity (kg) | Product Code | Lifting Motor | Travelling Motor | Flange Width (mm) | Voltage(v) | Test Load(kg) | ||||
Lifting Speed (m/min) | Output (kw) | Traversing Speed (m/min) | Output (kw) | |||||||
50HZ | 60HZ | 50HZ | 60HZ | |||||||
500kg | HHBB0.5-01SM | 7.2 | 8.6 | 0.75 | 20(10) | 24(12) | 0.4 | 70-130 | 3(Phase) 220-440(v) 50/60(HZ) | 750kg |
1000kg | HHBB01-01SM | 6.8 | 8.2 | 1.5 | 20(10) | 24(12) | 0.4 | 80-160 | 1250kg | |
HHBB01-02SM | 3.6 | 4.3 | 0.75 | 20(10) | 24(12) | 0.4 | ||||
2000kg | HHBB02-01SM | 6.6 | 7.9 | 3.0 | 20(10) | 24(12) | 0.4 | 82-178 | 2500kg | |
HHBB02-02SM | 3.4 | 4.1 | 1.5 | 20(10) | 24(12) | 0.4 | ||||
3000kg | HHBB03-01SM | 5.4 | 6.5 | 3.0 | 20(10) | 24(12) | 0.4 | 100-180 | 3750kg | |
HHBB03-02SM | 3.4 | 4.1 | 3.0 | 20(10) | 24(12) | 0.4 | ||||
HHBB03-03SM | 2.3 | 2.7 | 1.5 | 20(10) | 24(12) | 0.4 | ||||
5000kg | HHBB05-02SM | 2.7 | 3.2 | 3.0 | 20(10) | 24(12) | 0.75 | 110-180 | 6250kg |

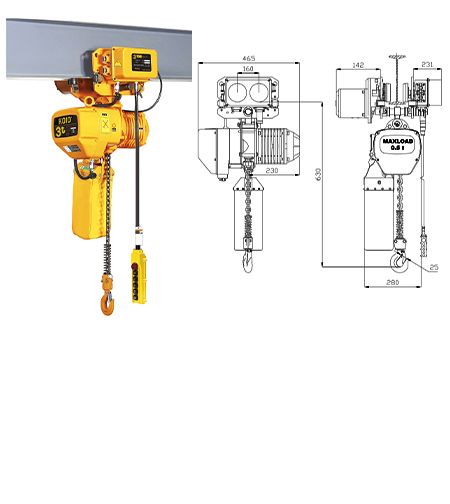

Чертеж изделия:
Capacity (kg) | Product Code | H | A | B | D | E | TL | BL | K | N | W | U | R | T |
500kg | HHBB0.5-01SM | 630 | 460 | 230 | 280 | 160 | Φ35 | Φ35 | 25 | 17 | 162 | 100 | 142 | 150 |
1000kg | HHBB01-01SM | 650 | 520 | 260 | 300 | 176 | Φ40 | Φ40 | 31 | 22 | 206 | 111 | 142 | 231 |
HHBB01-02SM | 695 | 460 | 230 | 280 | 205 | 31 | 22 | 206 | 111 | 142 | 230 | |||
2000kg | HHBB01-01SM | 770 | 615 | 295 | 430 | 265 | Φ47 | Φ47 | 38 | 30 | 237 | 127 | 142 | 231 |
HHBB01-02SM | 815 | 520 | 260 | 300 | 236 | 38 | 30 | 237 | 127 | 142 | 231 | |||
3000kg | HHBB03-01SM | 830 | 615 | 295 | 430 | 265 | Φ58 | Φ58 | 47 | 36 | 265 | 140 | 142 | 231 |
HHBB03-02SM | 930 | 615 | 295 | 430 | 320 | 47 | 36 | 265 | 140 | 142 | 231 | |||
HHBB03-03SM | 940 | 520 | 260 | 350 | 205 | 47 | 36 | 265 | 140 | 142 | 231 | |||
5000kg | HHBB03-02SM | 1015 | 615 | 295 | 430 | 325 | Φ60 | Φ60 | 48 | 43 | 296 | 156 | 142 | 231 |
