Руководство по продукции:

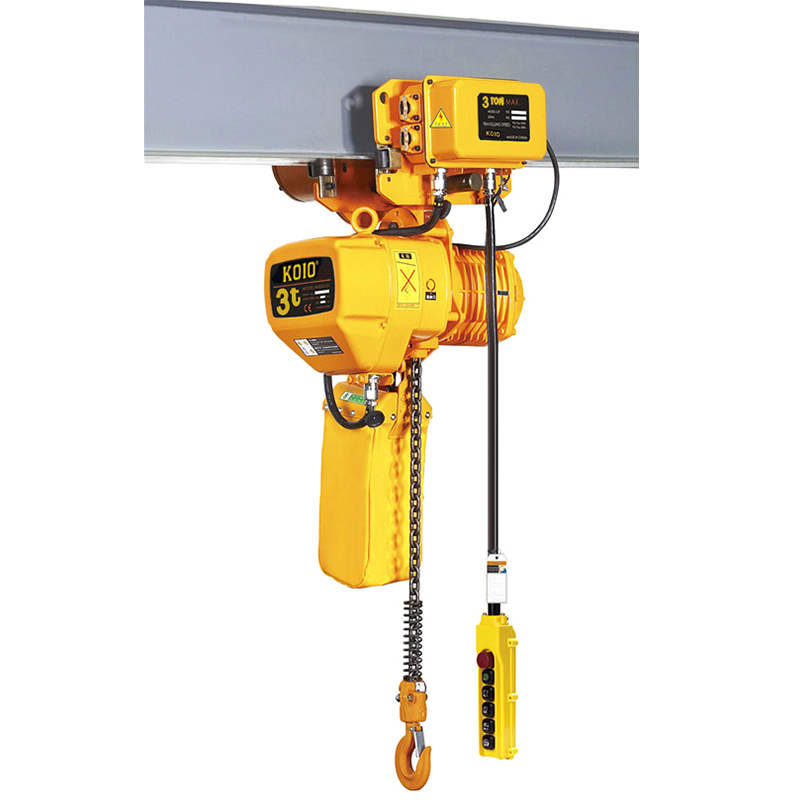

Данная машина использует высокопрочный корпус алюминиевого сплава, красивый внешний вид, компактный корпус, небольшой размер и легкий вес.
Основные детали машины изготавливаются из высоколегированной стали, и после специальной обработки процесса, с высокой прочностью, хорошей износостойкостью и другими характеристиками, верхний и нижний крючок изготовлен из высокопрочной легированной стали, после усиленной термообработки с высокой вязкостью, даже если тело из-за перегрузки вызывает повреждение, крючок будет только пластической деформацией, не будет хрупкого разрыва.
Параметры:
Диапазон основных нагрузок: 500-5000kg
Стандартная высота подъема: 3m
Напряжение тока: 220-440V, 50/60HZ, 3 Phase
Особенности продукции:
Параметры продукта:
Capacity (kg) | Product Code | Lifting Motor | Travelling Motor | Flange Width (mm) | Voltage (v) | Test Load (kg) | ||||
Lifting Speed (m/min) | Output (kw) | Traversing Speed (m/min) | Output( kw) | |||||||
50HZ | 60HZ | 50HZ | 60HZ | |||||||
500kg | HHBB0.5-01DM | 7.2/2.4 | 8.6/2.9 | 0.75/0.25 | 20(10) | 24(12) | 0.4 | 70-130 | 220-440(V) 50/60HZ 3Phase | 750kg |
1000kg | HHBB01-01DM | 6.8/2.3 | 8.2/2.8 | 1.5/0.5 | 20(10) | 24(12) | 0.4 | 80-160 | 1250kg | |
HHBB01-02DM | 3.6/1.2 | 4.3/1.4 | 0.75/0.25 | 20(10) | 24(12) | 0.4 | ||||
2000kg | HHBB02-01DM | 6.6/2.2 | 7.9/2.6 | 3.0/1.0 | 20(10) | 24(12) | 0.4 | 82-178 | 2500kg | |
HHBB02-02DM | 3.4/1.2 | 4.1/1.4 | 1./0.5 | 20(10) | 24(12) | 0.4 | ||||
3000kg | HHBB03-01DM | 5.4/1.8 | 6.75/2.3 | 3.0/1.0 | 20(10) | 24(12) | 0.4 | 100-180 | 3750kg | |
HHBB03-02DM | 3.4/1.2 | 4.1/1.4 | 3.0/1.0 | 20(10) | 24(12) | 0.4 | ||||
HHBB03-03DM | 2.3/0.8 | 2.7/0.92 | 1.5/0.5 | 20(10) | 24(12) | 0.4 | ||||
5000kg | HHBB05-02DM | 2.7/0.9 | 3.2/1.1 | 3.0/1.0 | 20(10) | 24(12) | 0.75 | 110-180 | 6250kg |

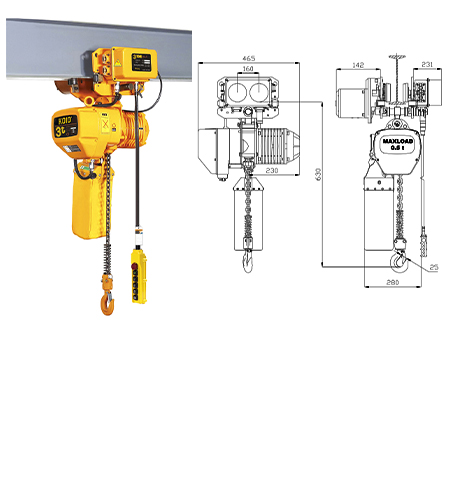

Чертеж изделия:
Capacity(kg) | Product Code | H | A | B | D | E | TL | BL | K | N | W | U | R | T |
500kg | HHBB0.5-01DM | 630 | 545 | 260 | 280 | 160 | Φ35 | Φ35 | 25 | 17 | 160 | 100 | 142 | 150 |
1000kg | HHBB01-01DM | 650 | 582 | 280 | 300 | 176 | Φ40 | Φ40 | 31 | 22 | 206 | 111 | 142 | 231 |
HHBB01-02DM | 695 | 545 | 260 | 280 | 205 | 142 | 230 | |||||||
2000kg | HHBB01-01DM | 770 | 670 | 313 | 430 | 265 | Φ47 | Φ47 | 38 | 30 | 237 | 127 | 142 | 231 |
HHBB01-02DM | 815 | 582 | 280 | 300 | 236 | |||||||||
3000kg | HHBB03-01DM | 830 | 670 | 313 | 430 | 265 | Φ58 | Φ58 | 47 | 36 | 265 | 140 | 142 | 231 |
HHBB03-02DM | 930 | 670 | 313 | 430 | 320 | |||||||||
HHBB03-03DM | 940 | 582 | 280 | 350 | 205 | |||||||||
5000kg | HHBB05-02DM | 1015 | 670 | 313 | 430 | 325 | Φ60 | Φ60 | 48 | 43 | 296 | 156 | 142 | 231 |
