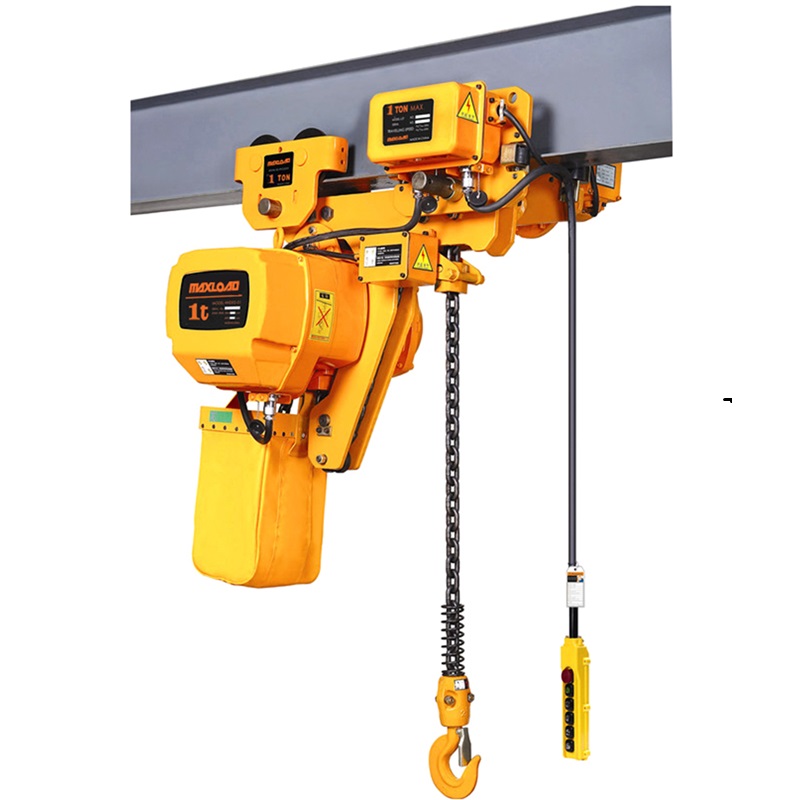

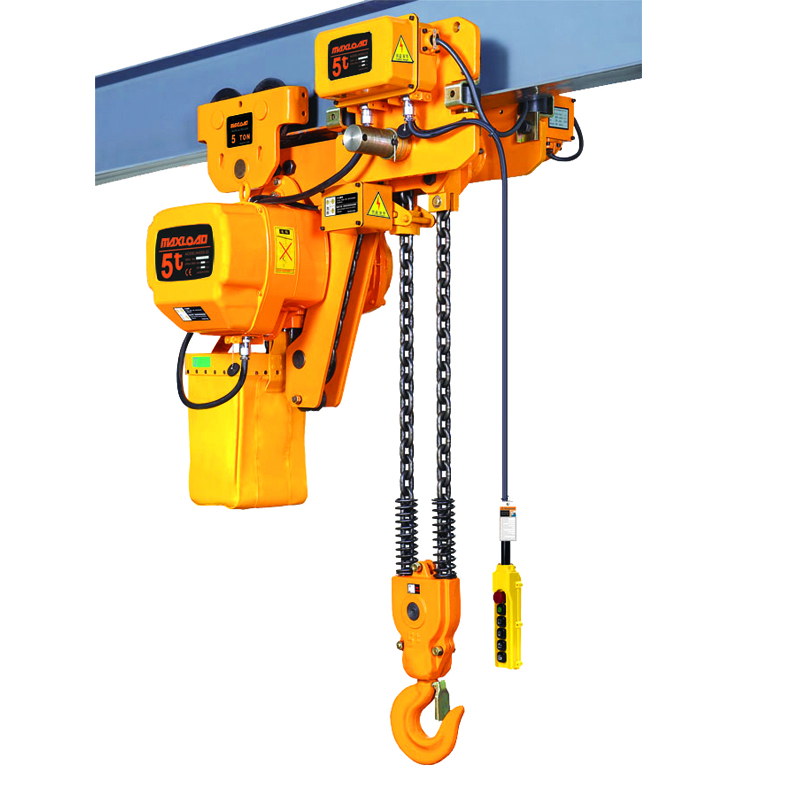

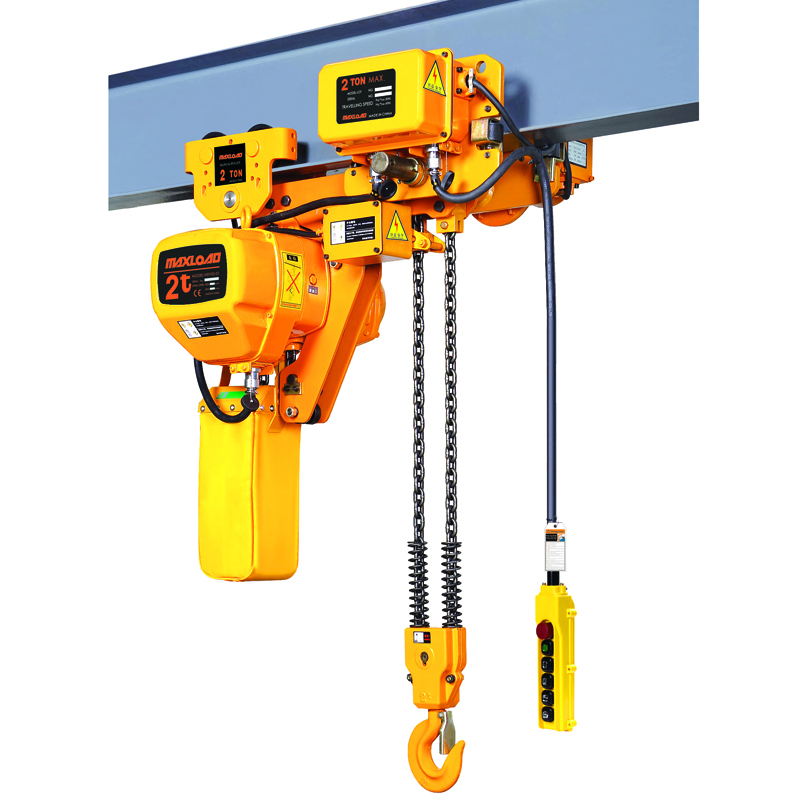

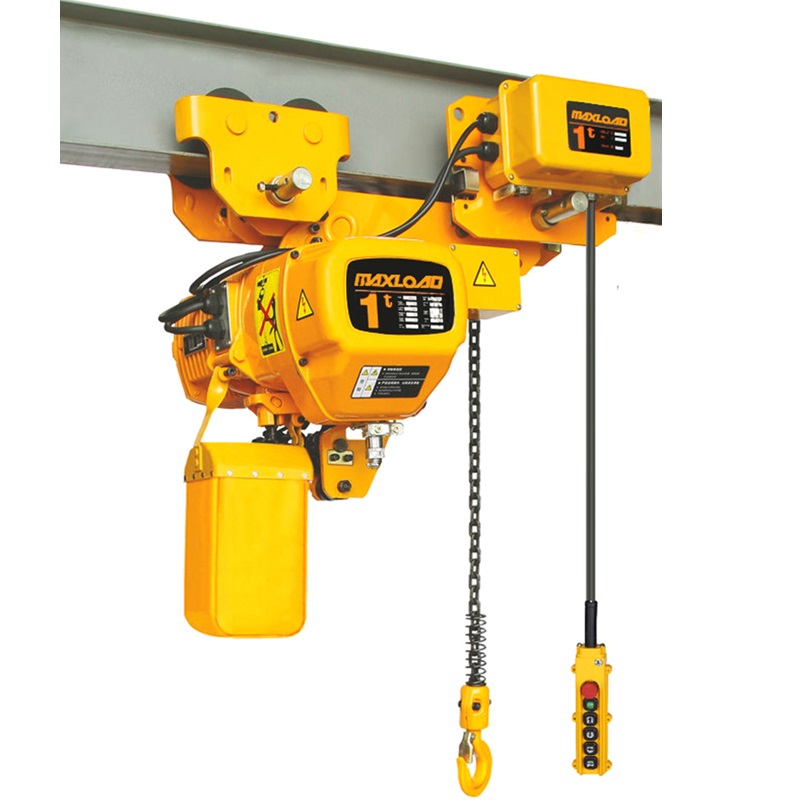

Руководство по продукции:
Этот тип кранов рассчитан на ограниченное рабочее пространство и рассчитан на большую рабочую высоту.
Обладает следующими характеристиками:
Импортные цепи, изготовленные из сверхтемпературно обработанной легированной стали FEC G80, подходят для работы с дождевой, морской водой и химическими средами.
Можно выбрать стационарный тип и тип электрического управления.
Для повышения безопасности подъема предусмотрены стандартный концевой выключатель и кнопка аварийной остановки.
Параметры:
Диапазон основных нагрузок: 500 — 10000kg
Стандартная высота подъема: 3m
Напряжение тока: 220-440V, 50/60HZ, 3Phase

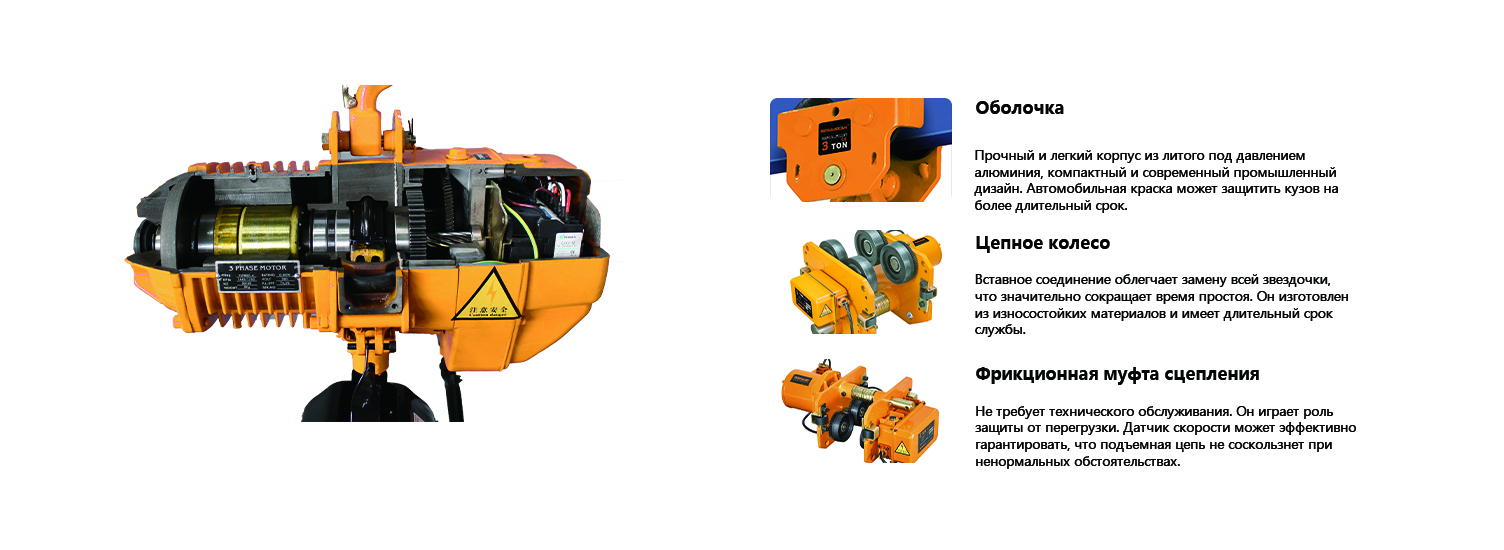

Особенности продукции:
Параметры продукта:
Capacity (kg) | Product | Lifting Motor | Travelling Motor | Flange Widcth (mm) | Voltage (v) | Test Load (kg) | ||||
Lifting Speed (m/min) | Output | Traversing Speed (m/min) | Output | |||||||
50HZ | 60HZ | 50HZ | 60HZ | |||||||
500kg | HHBB0.5-01SL | 7.2 | 8.6 | 0.75 | 20(10) | 24(12) | 0.4 | 70-130 | 220-440V 50/60HZ 3Phase | 750kg |
1000kg | HHBB01-01SL | 6.8 | 8.2 | 1.5 | 20(10) | 24(12) | 0.4 | 80-160 | 1250kg | |
HHBB01-02SL | 3.6 | 4.3 | 0.75 | 20(10) | 24(12) | 0.4 | ||||
2000kg | HHBB02-01SL | 6.6 | 7.9 | 0.75 | 20(10) | 24(12) | 0.4 | 82-178 | 2500kg | |
HHBB02-02SL | 3.4 | 4.1 | 1.5 | 20(10) | 24(12) | 0.4 | ||||
3000kg | HHBB03-01SL | 5.4 | 6.5 | 3.0 | 20(10) | 24(12) | 0.4 | 100-180 | 3750kg | |
HHBB03-02SL | 3.4 | 4.1 | 3.0 | 20(10) | 24(12) | 0.4 | ||||
HHBB03-03SL | 2.2 | 2.6 | 1.5 | 20(10) | 24(12) | 0.4 | ||||
5000kg | HHBB05-02SL | 2.7 | 3.4 | 3.0 | 20(10) | 24(12) | 0.75 | 100-180 | 6250kg | |
7500kg | HHBB7.5-03SL | 1.8 | 2.2 | 3.0 | 10 | 12 | 0.75 | 120-180 | 9375kg | |
10000kg | HHBB10-04SL | 2.7 | 3.2 | 3.0*2 | 10 | 12 | 0.75 | 150-220 | 12500kg |

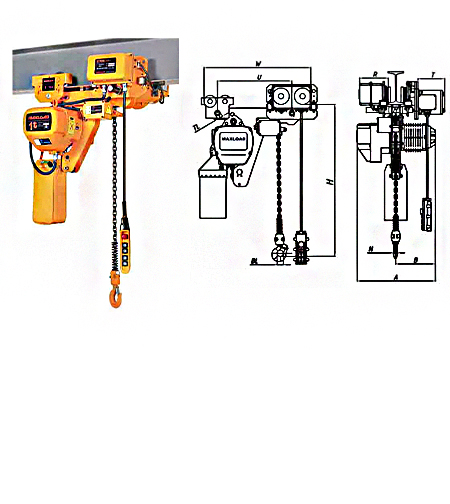

Чертеж изделия:
Capacity (kg) | Product Code | H | A | B | D | TL | BL | K | M | N | W | U | R | T |
500kg | HHBB0.5-01SL | 440 | 460 | 230 | / | 31 | 35 | 25 | 52 | 17 | 585 | 400 | 142 | 231 |
1000kg | HHBB01-01SL | 480 | 520 | 260 | 31 | 40 | 31 | 56 | 22 | 630 | 445 | 142 | 231 | |
HHBB01-02SL | 410 | 460 | 230 | 31 | 40 | 31 | 50 | 24 | 595 | 410 | ||||
2000kg | HHBB02-01SL | 570 | 615 | 295 | 31 | 47 | 38 | 66 | 30 | 720 | 505 | 142 | 231 | |
HHBB02-02SL | 535 | 520 | 260 | 31 | 47 | 38 | 56 | 30 | 665 | 445 | ||||
3000kg | HHBB03-01SL | 640 | 615 | 295 | 36 | 58 | 47 | 73 | 36 | 775 | 526 | 142 | 231 | |
HHBB03-02SL | 685 | 615 | 295 | 36 | 58 | 47 | 66 | 36 | 750 | 503 | ||||
HHBB03-03SL | 900 | 520 | 260 | 43 | 65 | 65 | 77 | 50 | 1024 | 740 | ||||
5000kg | HHBB05-02SL | 740 | 615 | 295 | 43 | 60 | 48 | 73 | 43 | 825 | 541 | 142 | 231 | |
7500kg | HHBB7.5-03SL | 890 | 615 | 295 | 43 | 85 | 80 | 73 | 55 | 1020 | 730 | 142 | 231 | |
10000kg | HHBB10-04SL | 880 | 630 | 315 | 1640 | 54 | 85 | 80 | 85 | 55 | 926 | 630 | 142 | 231 |
