Руководство по продукции:

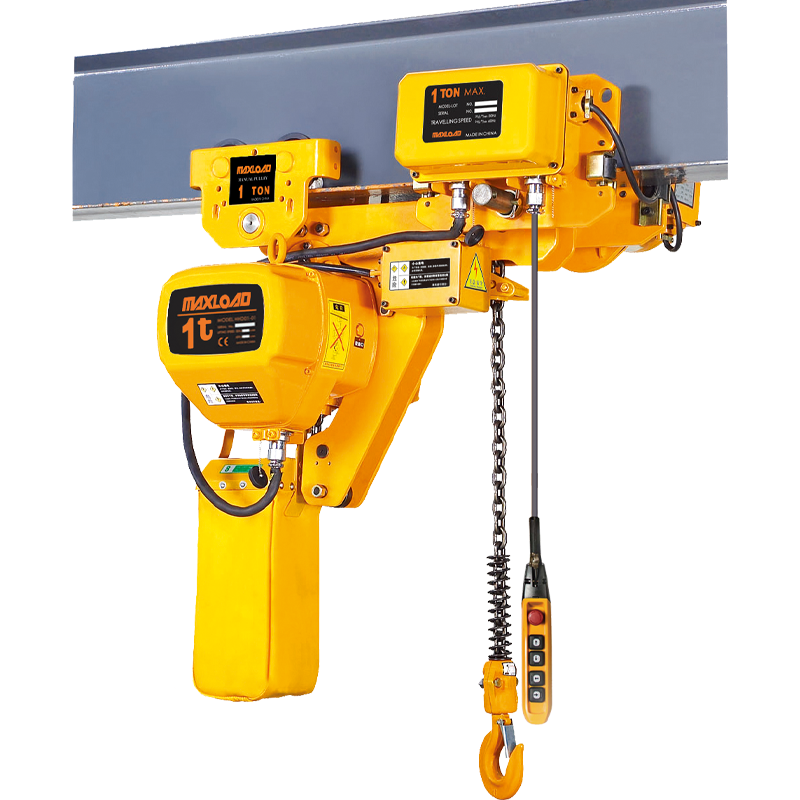

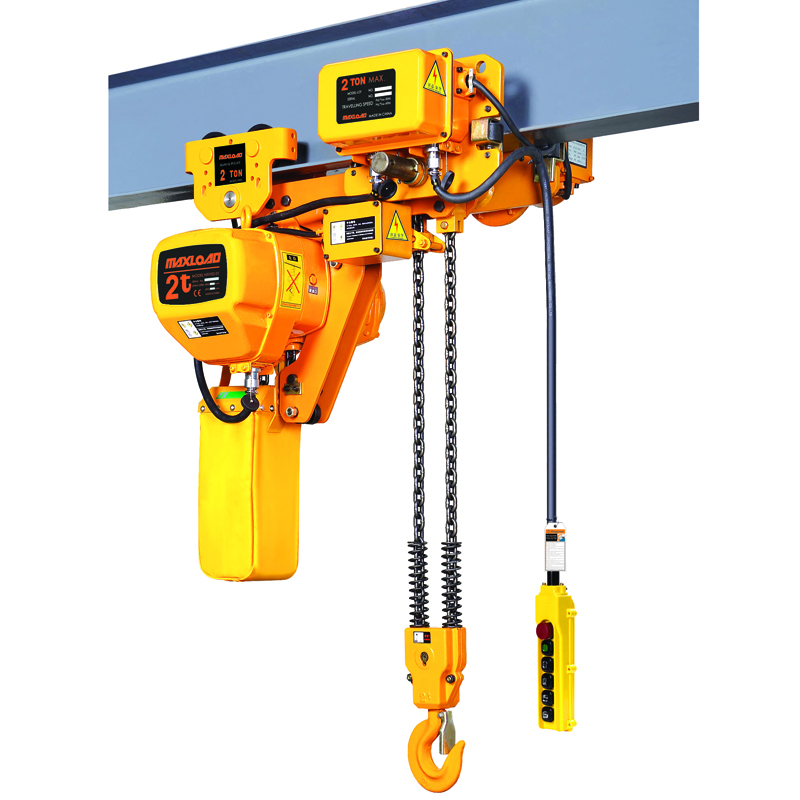

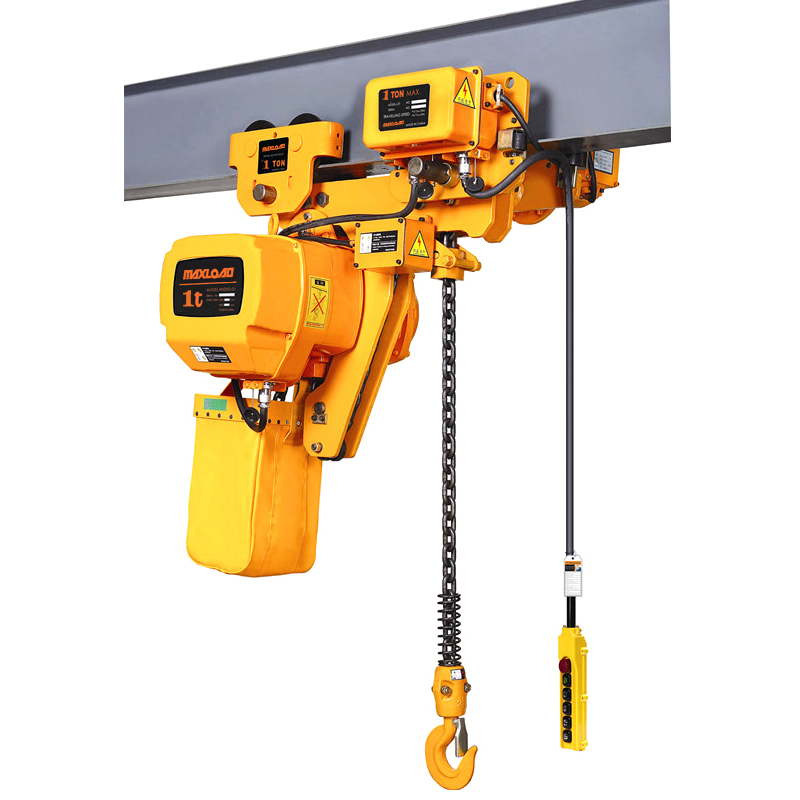

Этот тип кранов рассчитан на ограниченное рабочее пространство и рассчитан на большую рабочую высоту.
Обладает следующими характеристиками：
Импортные цепи, изготовленные из сверхтемпературно обработанной легированной стали FEC G80, подходят для работы с дождевой, морской водой и химическими средами.
Можно выбрать стационарный тип и тип электрического управления.
Для повышения безопасности подъема предусмотрены стандартный концевой выключатель и кнопка аварийной остановки.
Параметры:
Диапазон основных нагрузок: 500 — 10000kg
Стандартная высота подъема: 3m
Напряжение тока: 220-440V, 50/60HZ, 3Phase

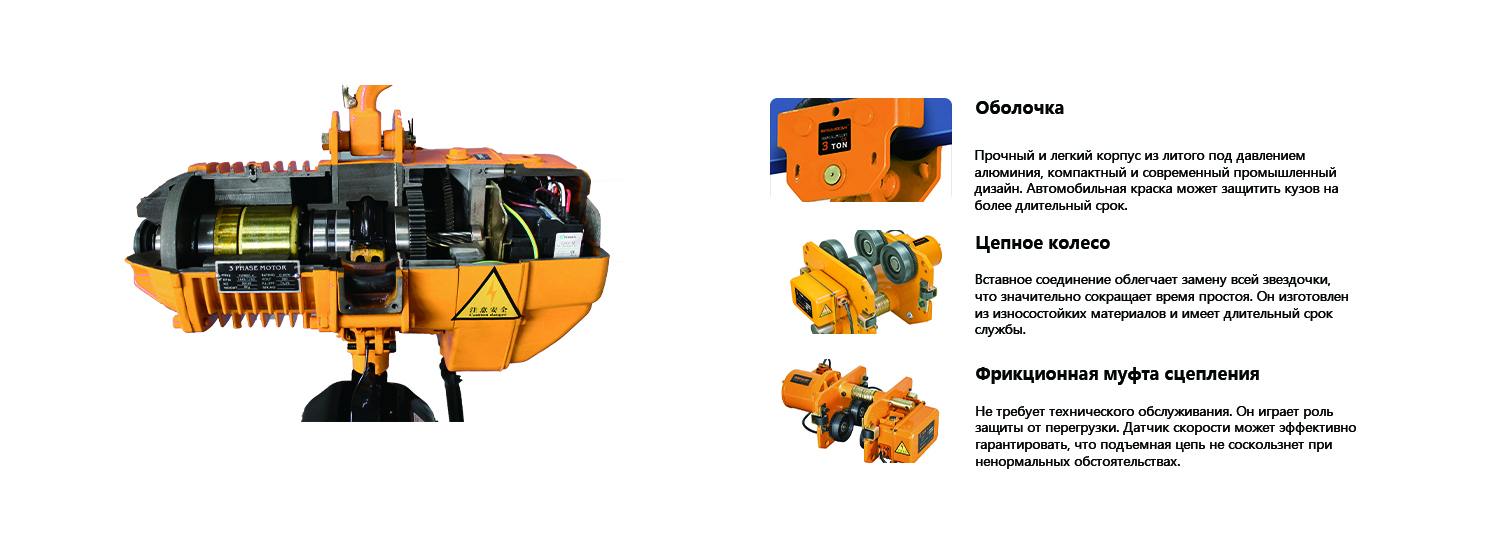

Функции продукта:
Параметры продукта:
| Capacity(kg) | Product Code | Lifting Motor | Travelling Motor | Flange Width ( mm) | Test Load(kg) | Voltage(v) | ||||
| Lifting Speed(m/min) | Output(kw) | Traversing Speed (m/min) | Output(kw) | |||||||
| 50HZ | 60HZ | 50HZ | 60HZ | |||||||
| 500kg | HHBB0.5-01DL | 7.2/2.4 | 8.6/2.9 | 0.75/0.25 | 20(10) | 24(12) | 0.4 | 70-130 | 750kg | 3(Phase) 220-440(V) 50/60HZ |
| 1000kg | HHBB01-01DL | 6.8/2.3 | 8.2/2.8 | 1.5/0.5 | 20(10) | 24(12) | 0.4 | 80-160 | 1250kg | |
| HHBB01-02DL | 3.6/1.2 | 4.3/1.4 | 0.75/0.25 | |||||||
| 2000kg | HHBB02-01DL | 6.6/2.2 | 7.9/2.6 | 3.0/1.0 | 20(10) | 24(12) | 0.4 | 82-178 | 2500kg | |
| HHBB02-02DL | 3.4/1.2 | 4.3/1.4 | 1.5/0.5 | |||||||
| 3000kg | HHBB03-01DL | 5.4/1.8 | 6.5/2.2 | 3.0/1.0 | 20(10) | 24(12) | 0.4 | 100-180 | 3750kg | |
| HBB03-02DL | 3.4/1.2 | 4.1/1.4 | 3.0/1.0 | |||||||
| HHBB03-03DL | 2.3/0.8 | 2.7/0.92 | 1.5/0.5 | |||||||
| 5000kg | HHBB05-02DL | 2.7/0.9 | 3.4/1.1 | 3.0/1.0 | 10 | 12 | 0.75 | 100-180 | 6250kg | |
| 7500kg | HHBB7.5-03DL | 1.8/0.6 | 2.2/0.7 | 3.0/1.0 | 10 | 12 | 0.75 | 120-180 | 9375kg | |
| 10000kg | HHBB10-04DL | 2.7/0.9 | 3.2/1.1 | 3.0/1.0*2 | 10 | 12 | 0.75 | 150-220 | 12500kg | |

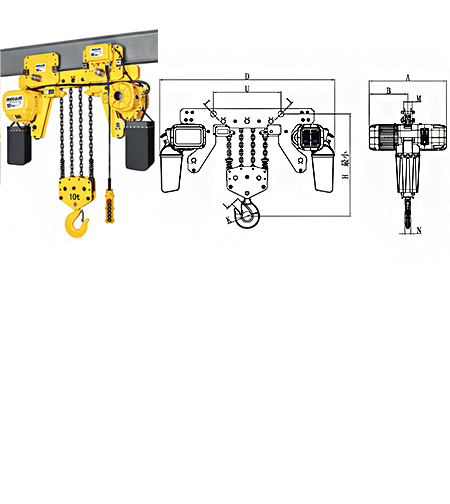

Чертеж изделия:
| Capacity | Product Code | H | A | B | D | TL | BL | K | M | N | W | U | R | T |
| 500kg | HHBB0.5-01DL | 440 | 545 | 260 | / | 31 | 35 | 25 | 52 | 17 | 585 | 400 | 142 | 231 |
| 1000kg | HHBB01-01DL | 480 | 582 | 280 | 31 | 40 | 31 | 56 | 22 | 630 | 445 | 142 | 231 | |
| HHBB01-02DL | 410 | 545 | 260 | 31 | 40 | 31 | 50 | 24 | 595 | 410 | 142 | 231 | ||
| 2000kg | HHBB02-01DL | 570 | 670 | 313 | 31 | 47 | 38 | 66 | 30 | 720 | 505 | 142 | 231 | |
| HHBB02-02DL | 535 | 582 | 280 | 31 | 47 | 38 | 56 | 30 | 665 | 445 | 142 | 231 | ||
| 3000kg | HHBB03-01DL | 640 | 670 | 313 | 36 | 58 | 47 | 73 | 36 | 775 | 526 | 142 | 231 | |
| HHBB03-02DL | 685 | 670 | 313 | 36 | 58 | 47 | 66 | 36 | 750 | 503 | 142 | 231 | ||
| HHBB03-03DL | 900 | 582 | 280 | 43 | 65 | 65 | 77 | 50 | 1024 | 740 | 142 | 231 | ||
| 5000kg | HHBB05-02DL | 740 | 670 | 313 | 43 | 60 | 48 | 73 | 43 | 825 | 541 | 142 | 231 | |
| 7500kg | HHBB7.5-03DL | 890 | 670 | 313 | 43 | 85 | 80 | 73 | 55 | 1020 | 730 | 142 | 231 | |
| 10000kg | HHBB10-04DL | 880 | 670 | 388 | 1640 | 54 | 85 | 80 | 85 | 55 | 926 | 630 | 142 | 231 |
