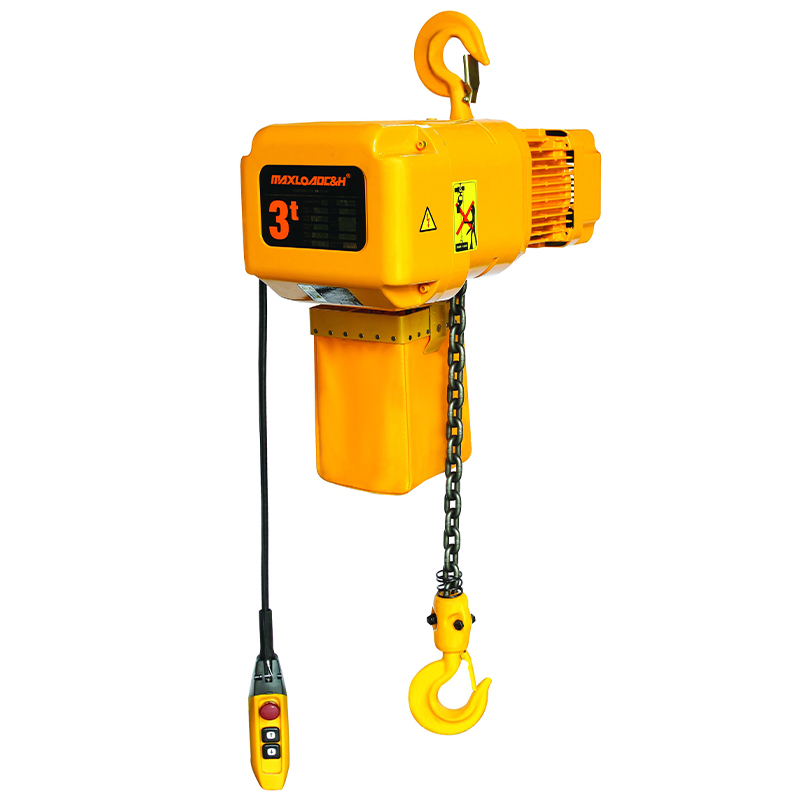

Руководство по продукции:
Уникальная фрикционная муфта и верхний и нижний концевые выключатели обеспечивают безопасность.
При проектировании учитывается удобство обслуживания для повышения эффективности работы операторов.
Уникальный двигатель с охлаждающим вентилятором оптимизирован для установки на радиаторе и крышке вентилятора.
Уникальный дизайн контроллера, ощущение комфорта и мягкости.
Импортная грузовая цепь из жаропрочного сплава, защищающая от усталости и износа.
Параметры:
Диапазон основных нагрузок: 500kg — 5000kg
Стандартная высота подъема: 3m
Напряжение тока: 220-440V, 50/60HZ, 3 Phase
Особенности продукции:
Параметры продукта:
Capacity (kg) | Product Code | Standard Lift Height (m) | Lifting Motor | Test Load (kg) | ||
Lifting Speed (m/min) | Output (kw) | |||||
50HZ | 60HZ | |||||
500kg | HHBB0.5-01DS | 3m | 7.2/2.4 | 8.6/2.9 | 0.75/0.25 | 750kg |
1000kg | HHBB01-01DS | 3m | 6.8/2.3 | 8.2/2.7 | 1.5/0.5 | 1250kg |
HHBB01-02DS | 3m | 3.6/1.2 | 4.3/1.4 | 0.75/0.25 | ||
2000kg | HHBB02-01DS | 3m | 6.6/2.2 | 7.9/2.6 | 3.0/1.0 | 2500kg |
HHBB02-02DS | 3m | 3.4/1.2 | 4.1/1.4 | 1.5/0.5 | ||
3000kg | HHBB03-01DS | 3m | 5.4/1.8 | 6.5/2.2 | 3.0/1.0 | 3750kg |
HHBB03-02DS | 3m | 3.4/1.2 | 4.1/1.4 | |||
HHBB03-03DS | 3m | 2.3/0.8 | 2.7/0.92 | 1.5/0.5 | ||
5000kg | HHBB05-02DS | 3m | 2.7/0.9 | 3.2/1.1 | 3.0/1.0 | 6250kg |

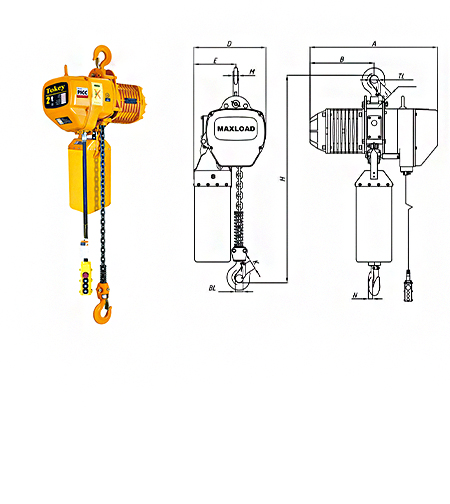

Чертеж изделия:
Capacity (kg) | Product Code | H | A | B | D | E | TL | J | BL | K | M | N |
500kg | HHBB0.5-01DS | 550 | 545 | 260 | 280 | 160 | Φ35 | 25 | Φ35 | 25 | 17 | 17 |
1000kg | HHBB01-01DS | 650 | 582 | 280 | 300 | 176 | Φ40 | 31 | Φ40 | 31 | 22 | 22 |
HHBB01-02DS | 670 | 545 | 280 | 300 | 176 | |||||||
2000kg | HHBB02-01DS | 800 | 670 | 313 | 430 | 265 | Φ47 | 40 | Φ47 | 38 | 30 | 30 |
HHBB02-02DS | 835 | 582 | 280 | 300 | 236 | |||||||
3000kg | HHBB03-01DS | 845 | 670 | 313 | 430 | 265 | Φ58 | 47 | Φ58 | 47 | 36 | 36 |
HHBB03-02DS | 950 | 320 | ||||||||||
HHBB03-03DS | 1000 | 670 | 313 | 430 | 325 | |||||||
5000kg | HHBB05-02DS | 1030 | 670 | 313 | 430 | 325 | Φ60 | 48 | Φ60 | 48 | 43 | 43 |
