Руководство по продукции:

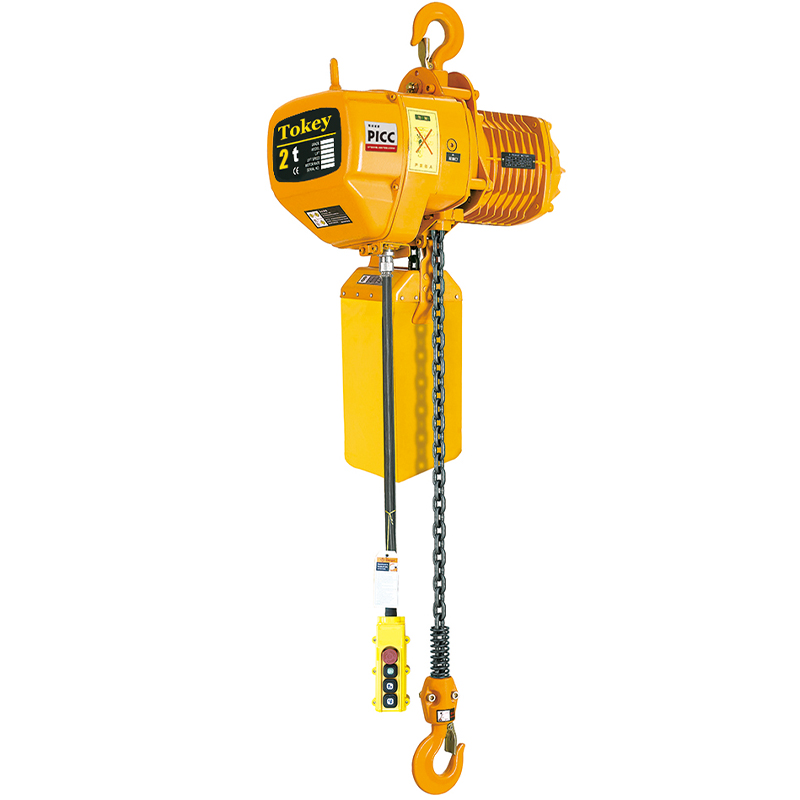

Электрический канатный кран Maxload — это типичная уникальная оптимизированная конструкция, которая сокращает расстояние между корпусом и направляющей балкой.Особенно для временно построенных фабрик или заводов-изготовителей, которым необходимо расширить пространство.Наиболее важными частями машины являются цепь и тормозная система.
Параметры:
Диапазон основных нагрузок: 500kg — 5000kg
Стандартная высота подъема:3m
Напряжение тока: 220-440v, 50/60HZ, 3 Phase
Особенности продукции:
Параметры продукта:
Capacity (kg) | Product Code | Tandard Lift Height (m) | Lifting Motor | Test Load (kg) | ||
Lifting Speed (m/min) | Output (kw) | |||||
50HZ | 60HZ | |||||
500kg | HHBB0.5-01SS | 3m | 7.2 | 8.6 | 0.75 | 750kg |
1000kg | HHBB01-01SS | 3m | 6.8 | 8.2 | 1.5 | 1250kg |
HHBB01-02SS | 3m | 3.6 | 4.3 | 0.75 | ||
2000kg | HHBB02-01SS | 3m | 6.6 | 7.9 | 3.0 | 2500kg |
HHBB02-02SS | 3m | 3.4 | 4.1 | 1.5 | ||
3000kg | HHBB03-01SS | 3m | 5.4 | 6.5 | 3.0 | 3750kg |
HHBB03-02SS | 3m | 3.4 | 4.1 | |||
HHBB03-03SS | 3m | 2.3 | 2.7 | 1.5 | ||
5000kg | HHBB05-02SS | 3m | 2.7 | 3.2 | 3.0 | 6250kg |

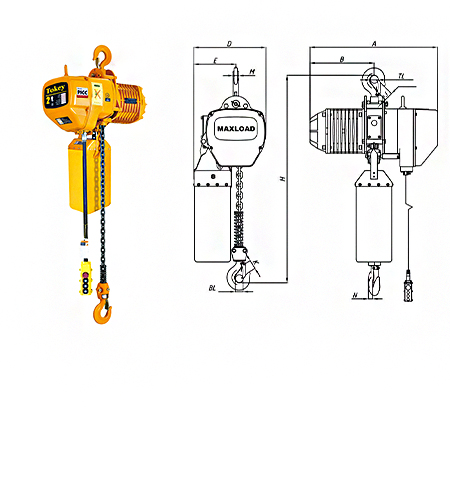

Чертеж изделия:
Capacity (kg) | Product Code | H | A | B | D | E | TL | J | BL | K | M | N |
500kg | HHBB0.5-01SS | 550 | 460 | 230 | 280 | 160 | Φ35 | 25 | Φ35 | 25 | 17 | 17 |
1000kg | HHBB01-01SS | 650 | 520 | 260 | 300 | 176 | Φ40 | 31 | Φ40 | 31 | 22 | 22 |
HHBB01-02SS | 670 | 460 | 230 | 280 | 205 | |||||||
2000kg | HHBB02-01SS | 800 | 615 | 295 | 430 | 265 | Φ47 | 40 | Φ47 | 38 | 30 | 30 |
HHBB02-02SS | 835 | 520 | 260 | 300 | 236 | |||||||
3000kg | HHBB03-01SS | 845 | 615 | 295 | 430 | 265 | Φ58 | 47 | Φ58 | 47 | 36 | 36 |
HHBB03-02SS | 950 | 320 | ||||||||||
HHBB03-03SS | 1000 | 520 | 260 | 350 | 205 | |||||||
5000kg | HHBB05-02SS | 1030 | 615 | 295 | 430 | 325 | Φ60 | 48 | Φ60 | 48 | 43 | 43 |
