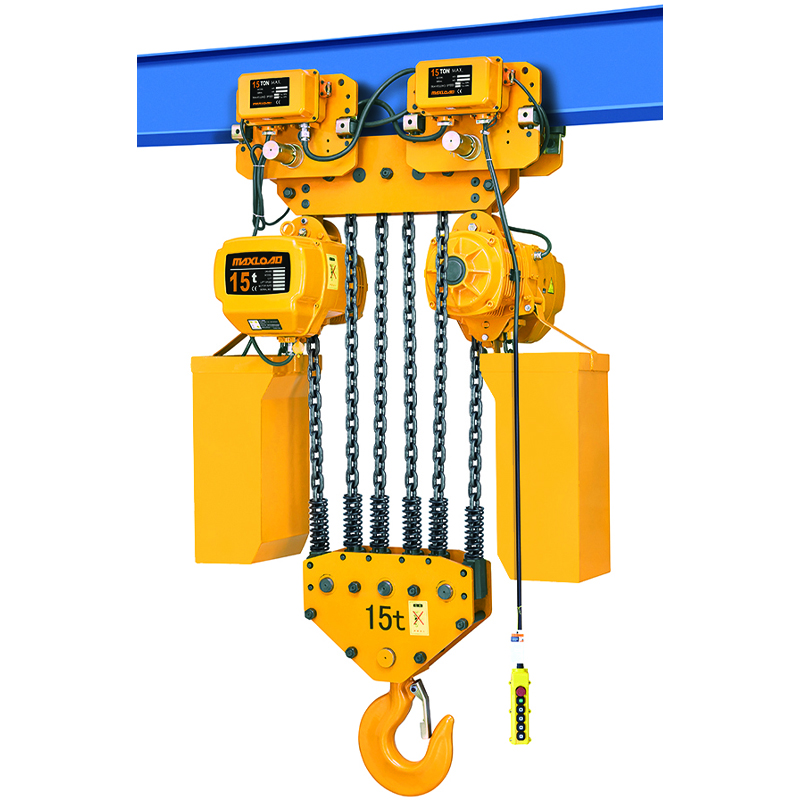

Двухскоростной тележечный кран с электрическим приводом

мостовые краны, козловые краны, стреловые краны, лёгкие гибкие краны KBK, электрические цепные краны, канатные электрические краны, подъемные двигатели, концевые балки и т.д.

SWL#

15 тонн

HOL#

3 метр

MODEL#

HHBB DM

Руководство по продукции:
Данная машина использует высокопрочный корпус алюминиевого сплава, красивый внешний вид, компактный корпус, небольшой размер и легкий вес.
Основные детали машины изготавливаются из высоколегированной стали, и после специальной обработки процесса, с высокой прочностью, хорошей износостойкостью и другими характеристиками, верхний и нижний крючок изготовлен из высокопрочной легированной стали, после усиленной термообработки с высокой вязкостью, даже если тело из-за перегрузки вызывает повреждение, крючок будет только пластической деформацией, не будет хрупкого разрыва.

Параметры:

Диапазон основных нагрузок: 7500-25000kg

Стандартная высота подъема: 3m

Напряжение тока: 220-440V, 50/60HZ, 3 Phase

Особенности продукции Параметры продукта Чертеж изделия

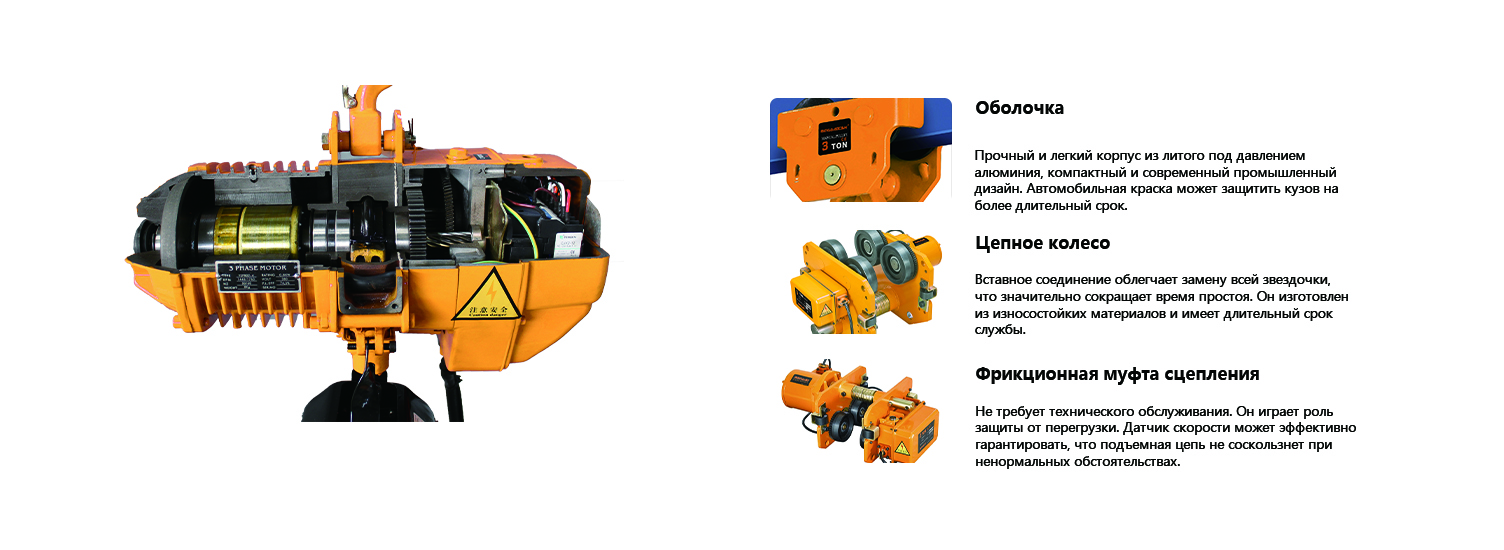

Особенности продукции:

Параметры продукта:

Capacity (kg)	Product Code	Lifting Motor			Travelling Motor			Flange Width (mm)	Voltage (v)	Test Load (kg)
		Lifting Speed (m/min)		Output (kw)	Traversing Speed (m/min)		Output( kw)
		50HZ	60HZ	Output (kw)	50HZ	60HZ	Output( kw)
7500kg	HHBB7.5-03DM	1.8/0.6	2.2/0.7	3.0/1.0	10	12	0.75	120-180	220-440(V) 50/60HZ 3Phase	9375kg
10000kg	HHBB10-04DM	2.7/0.9	3.2/1.1	3.0/1.0*2	10	12	0.75	150-220		12500kg
15000kg	HHBB15-06DM	1.8/0.6	2.2/0.7	3.0/1.0*2	10	12	0.75*2	150-220		18750kg
20000kg	HHBB20-08DM	1.4/0.5	1.7/0.6	3.0/1.0*2	10	12	0.75*2	150-220		25000kg
25000kg	HHBB25-10DM	1.2/0.4	1.4/0.5	3.0/1.0*2	10	12	0.75*2	150-220		31250kg

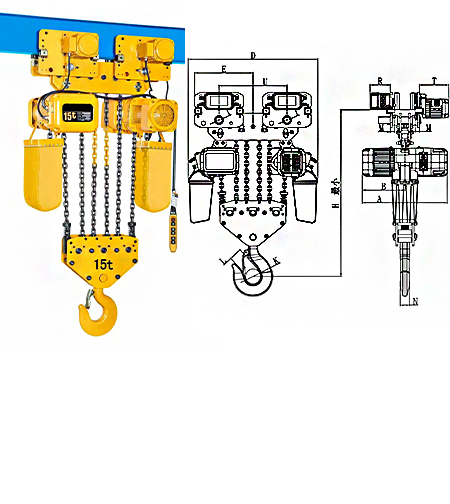

Чертеж изделия:

Capacity(kg)	Product Code	H	A	B	D	E	TL	BL	K	N	W	U	R	T
7500kg	HHBB7.5-03DM	1200	670	313	505	320	Φ54	Φ85	80	55	295	156	142	231
10000kg	HHBB10-04DM	1190	685	352		890	Φ70	Φ85	80	55	366	191	142	231
15000kg	HHBB15-06DM	1310	685	352	1070	535	Φ54	Φ120	96	85	926	560	142	231
20000kg	HHBB20-08DM	1470	685	352	1260	630	Φ70	Φ150	115	85	1106	740	142	231
25000kg	HHBB25-10DM	1580	685	352	1450	725	Φ70	Φ150	115	95	1280	830	142	231
