Руководство по продукции:

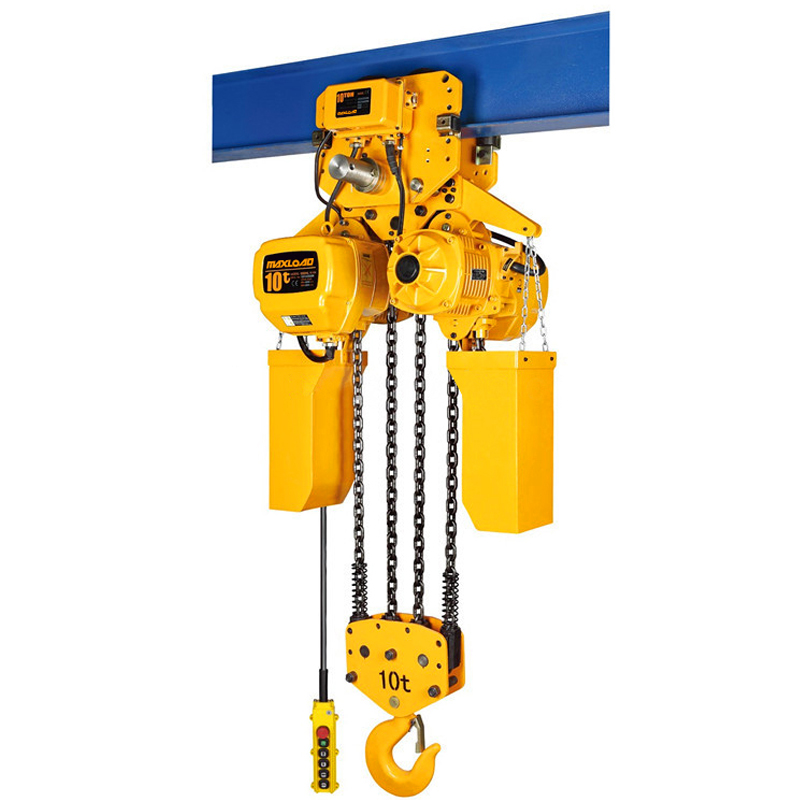

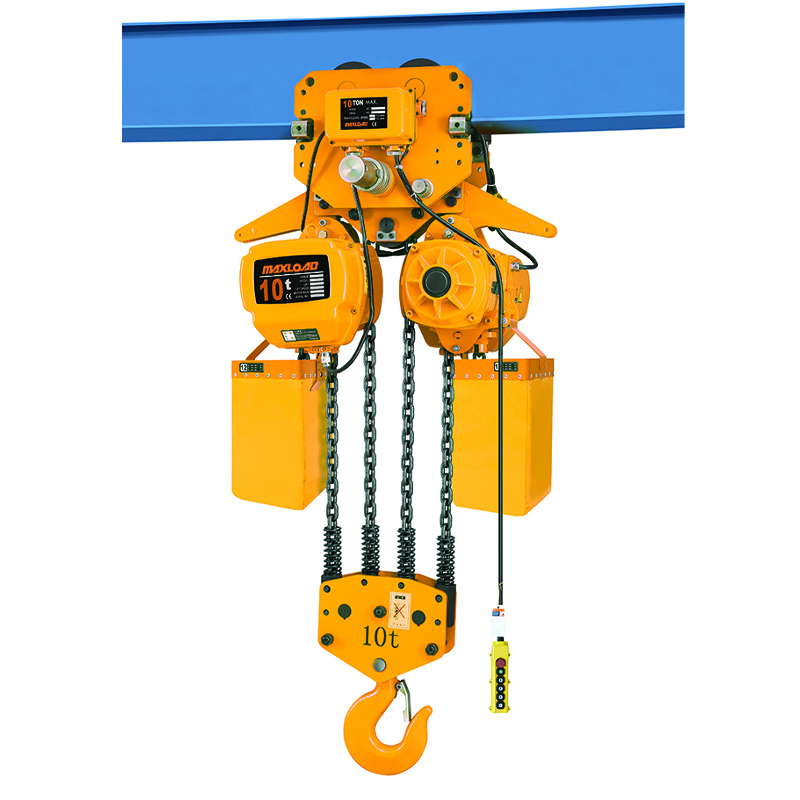

Данная машина использует высокопрочный корпус алюминиевого сплава, красивый внешний вид, компактный корпус, небольшой размер и легкий вес.
Основные детали машины изготавливаются из высоколегированной стали, и после специальной обработки процесса, с высокой прочностью, хорошей износостойкостью и другими характеристиками, верхний и нижний крючок изготовлен из высокопрочной легированной стали, после усиленной термообработки с высокой вязкостью, даже если тело из-за перегрузки вызывает повреждение, крючок будет только пластической деформацией, не будет хрупкого разрыва.
Параметры:
Диапазон основных нагрузок: 7500kg-25000kg
Стандартная высота подъема: 3m
Напряжение тока: 220-440V, 50/60HZ, 3 Phase
Особенности продукции:
Параметры продукта:
Capacity (kg) | Product Code | Lifting Motor | Travelling Motor | Flange Width (mm) | Voltage(v) | Test Load(kg) | ||||
Lifting Speed (m/min) | Output (kw) | Traversing Speed (m/min) | Output (kw) | |||||||
50HZ | 60HZ | 50HZ | 60HZ | |||||||
7500kg | HHBB7.5-03SM | 1.8 | 2.2 | 3.0 | 10 | 12 | 0.75 | 120-180 | 3(Phase) 220-440(v) 50/60(HZ) | 9375kg |
10000kg | HHBB10-01SM | 2.7 | 3.2 | 3.0*2 | 10 | 12 | 0.75 | 150-220 | 1250k0g | |
15000kg | HHBB15-06SM | 1.8 | 2.2 | 3.0*2 | 10 | 12 | 0.75*2 | 150-220 | 18750kg | |
20000kg | HHBB20-08SM | 1.4 | 1.7 | 3.0*2 | 10 | 12 | 0.75*2 | 150-220 | 25000kg | |
25000kg | HHBB25-10SM | 1.2 | 1.4 | 3.0*2 | 10 | 12 | 0.75*2 | 150-220 | 31250kg |

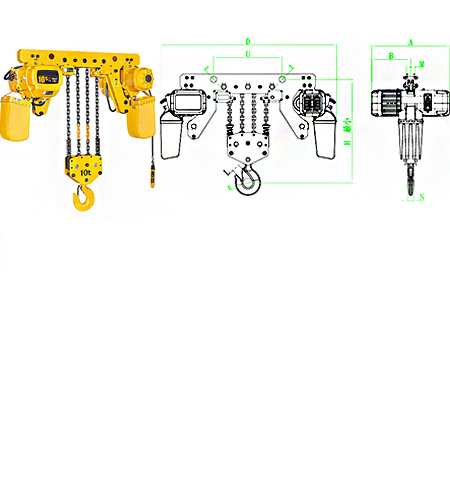

Чертеж изделия:
Capacity (kg) | Product Code | H | A | B | D | E | TL | BL | K | N | W | U | R | T |
7500kg | HHBB7.5-03SM | 1200 | 615 | 295 | 505 | 320 | Φ54 | Φ85 | 80 | 55 | 295 | 156 | 142 | 231 |
1000kg | HHBB10-04SM | 1190 | 630 | 315 | 890 | Φ70 | Φ85 | 80 | 55 | 366 | 191 | 142 | 231 | |
15000kg | HHBB15-06SM | 1310 | 630 | 315 | 1070 | 535 | Φ54 | Φ120 | 96 | 85 | 926 | 560 | 142 | 231 |
20000kg | HHBB20-08SM | 1470 | 630 | 315 | 1260 | 630 | Φ70 | Φ150 | 115 | 85 | 1106 | 740 | 142 | 231 |
25000kg | HHBB25-10SM | 1580 | 630 | 315 | 1450 | 725 | Φ70 | Φ150 | 115 | 95 | 1280 | 830 | 142 | 231 |
