Электрические тали: Основная мощь и интеллектуальная эволюция в промышленном подъеме грузов

На площадках современных заводов, на оживленных строительных площадках и среди высоких стеллажей логистических складов мы всегда можем их увидеть — эти компактные, невероятно мощные устройства, подобно неустанным стальным рукам, легко поднимают, точно перемещают и плавно опускают тяжелые грузы весом в сотни килограммов и даже десятки тонн. Это электротали — незаменимое ключевое оборудование в современном промышленном производстве и транспортировке материалов. От простого подъема тяжестей до сложных конвейерных линий электротали за счет своей эффективности, надежности и гибкости глубоко изменили подход к перемещению грузов, став невидимой силой, движущей вперед промышленную цивилизацию.

I. Что такое электроталь?

Электроталь — это, как следует из названия, легкое и компактное подъемное устройство, приводимое в действие электричеством. Обычно она устанавливается на неподвижный рельсовый путь из двутавровой стали или интегрируется в подъемно-транспортные механизмы, такие как козловые краны и стреловые краны, что позволяет осуществлять линейные или криволинейные операции по подъему и транспортировке грузов в определенном диапазоне. Основная задача электротали — вертикальный подъем и горизонтальная транспортировка грузов, что значительно экономит труд, повышает производительность труда и улучшает безопасность.

Типичная электроталь можно рассматривать как точно скоординированную «жизненную систему»:

Сердце мощности — электродвигатель: Будучи источником энергии устройства, он обычно представляет собой специально разработанный трехфазный асинхронный двигатель для подъемных и металлургических целей, обладающий высоким пусковым моментом, сильной переносимостью перегрузок и переменным циклом работы, что обеспечивает надежность при пуске под нагрузкой и при частых запусках и остановках.

Пульс трансмиссии — редуктор: Высокая скорость электродвигателя должна преобразовываться в низкую скорость и высокий крутящий момент, необходимые для работы крюка. Многоступенчатый зубчатый редуктор берет на себя эту важную задачу, и его точность изготовления напрямую влияет на эффективность передачи, уровень шума и срок службы.

Ядро подъема — барабан и трос/цепь: На барабан наматывается несущий элемент. Тросовые тали используют гибкие и высокопрочные многопроволочные или нераскручивающиеся тросы, подходящие для средних и высоких высот подъема и больших грузоподъемностей. Цепные тали используют высокопрочные легированные цепи, прошедшие жесткую термическую обработку, что обеспечивает более компактную конструкцию, особенно подходящую для помещений с низкими потолками. Ключевой элемент подъема — крюк — обычно выкован из легированной стали высокой прочности и оснащен фиксатором для предотвращения соскальзывания груза.

Центр управления — электрическая система: Она включает в себя контроллеры для подъемного и ходового двигателей, контакторы, предельные выключатели, устройства аварийной остановки и ручные или дистанционные пульты управления. Современные тали также интегрируют системы безопасности, такие как тепловая защита и защита от неполной фазы.

Щит безопасности — тормозная система: Это имеет первостепенное значение для безопасности. Обычно используются дисковые электромагнитные тормоза или механические тормоза конусно-роторных двигателей, обеспечивающие надежную и мгновенную остановку груза при отключении питания или подаче команды на остановку, предотвращая падение тяжелого груза.

II. Решения для удовлетворения разнообразных потребностей

Принцип работы электроталей прост и эффективен: оператор подает команды с помощью кнопок управления, электрическая система подает питание на двигатель, а вращающаяся мощность двигателя значительно увеличивается и снижается с помощью редуктора, приводя в действие барабан, который наматывает или разматывает трос/цепь, обеспечивая подъем и опускание крюка с грузом. В случае подвижных талей ходовой двигатель через тележку приводит в движение таль для поперечного перемещения по рельсам.

В зависимости от технических подходов и особенностей применения электротали в основном делятся на две категории:

Тросовые электротали: Используют гибкие тросы в качестве несущего элемента. Их преимущества включают большую высоту подъема, относительно небольшой вес и плавность хода, а также хорошую совместимость с барабаном, что делает их подходящими для большинства обычных подъемных работ, например, на заводских площадках, складах и портах.

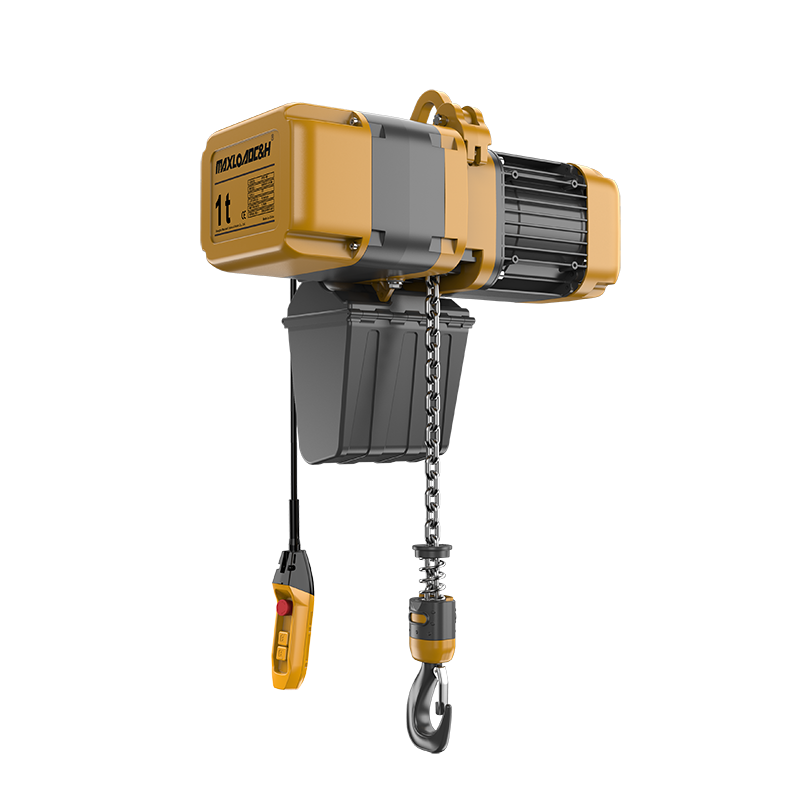

Цепные электротали: Используют высокопрочные легированные цепи. Их основные характеристики — чрезвычайно компактная конструкция и небольшой вес, что делает их особенно подходящими для условиях с ограниченным пространством, например, для заводов с низкими потолками, технического обслуживания оборудования и стационарного подъема грузов на производственных линиях. Их механизм наматывания цепи обеспечивает хорошую центрировку и гибкость установки.

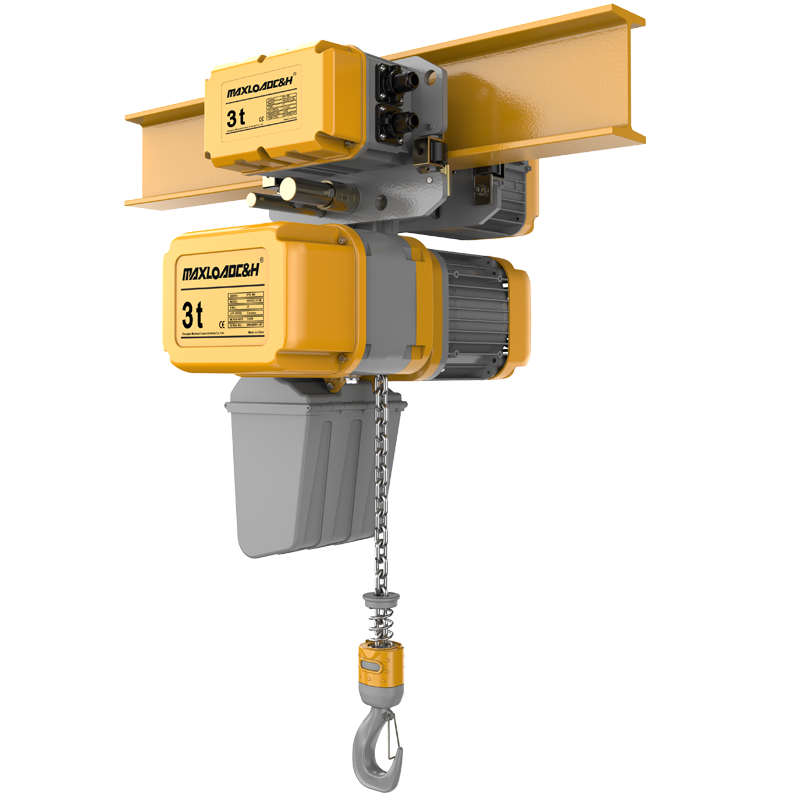

По функциональному назначению они делятся на стационарные и подвижные. Подвижные тали имеют различные конфигурации в зависимости от типа рельсов (двутавр, H-образная балка и т.д.) и способа привода.

III. Ключевые шаги при выборе подходящей тали

Выбор правильной электротали — это предпосылка для обеспечения безопасности, эффективности и экономичности. Это тщательный процесс «подбора», требующий учета следующих ключевых параметров:

Номинальная грузоподъемность: Должна быть больше или равна максимальной статической нагрузке, необходимой для повседневных подъемов, при этом следует учитывать возможные динамические коэффициенты нагрузки. Перегрузка строго запрещена.

Высота подъема: Эффективное вертикальное расстояние от верхнего предела до нижнего предела хода крюка. Это значение должно определяться на основе фактических рабочих условий с учетом определенного запаса безопасности.

Класс работы: Отражает объем работы и условия нагрузки оборудования. Международные стандарты классифицируют тали по классам от M1 до M8 в зависимости от времени использования и коэффициента нагрузки. Для условий частого использования и высокого коэффициента нагрузки следует выбирать тали более высокого класса работы, так как они имеют больший запас по проекту в двигателях, электрическом управлении и механических компонентах.

Скорость работы: Включает скорость подъема и скорость хода. Для эффективных циклов на производственных линиях требуются высокие скорости; для точной позиционировки при точной сборке или транспортировке хрупких грузов необходимы низкие скорости или даже двойная/частотная регулировка скорости.

Рабочая среда: Нормальные температурные цеха, высокотемпературные печи, влажные прибрежные районы, пыльные зоны, химически опасные или взрывоопасные зоны, а также чистые помещения пищевой и фармацевтической промышленности impose completely different requirements on the degree of protection, insulation class, materials and surface treatment of the hoist.

Способ установки и совместимость с рельсами: Необходимо определить, является ли точка подъема стационарной или подвижной; для подвижных талей рельсовый путь и его модель должны точно соответствовать тележке тали.

В области применения электротали давно проникли во все уголки промышленности: используются в цехах машиностроения для подъема заготовок и матриц; на сборочных линиях для транспортировки и позиционирования компонентов; на складах для погрузки, разгрузки и штабелирования товаров; в автосервисах для подъема двигателей; на электростанциях и водоканалах для установки и обслуживания клапанов... границы их применения постоянно расширяются.

IV. Правила безопасности и техническое обслуживание

Безопасность — это неукротимая красная линия при подъемных работах. Операторы должны пройти обучение и хорошо знать характеристики оборудования; перед каждым использованием необходимо проводить внешний осмотр; категорически запрещено наклонное подтягивание грузов, перемещение грузов над людьми и перегрузка; после работы крюк следует поднять в верхнее положение и отключить основное электропитание.

Систематическое техническое обслуживание необходимо для продления срока службы и предотвращения отказов. Следует estableить регулярный график обслуживания: ежедневные проверки, ежемесячный осмотр тормозной системы, износ троса и удлинение цепи, а также ежегодный комплексный осмотр, смазку и регулировку специалистами. В случае обнаружения серьезных проблем, таких как чрезмерное количество оборванных жил в тросе, пластическая деформация цепи или отказ тормоза, оборудование должно быть немедленно выведено из эксплуатации и отремонтировано или заменено.

Взглянув в будущее, электротали развиваются в направлении интеллектуализации, экологичности, максимальной безопасности и удобства использования:

Интеллектуализация: Интеграция сенсоров, управления через PLC и модулей IoT для обеспечения мониторинга состояния в реальном времени, прогностического обслуживания, самодиагностики неисправностей, удаленного управления и передачи данных, интегрируясь в системы умных заводов.

Экологичность и эффективность: Использование двигателей более высокой энергоэффективности и оптимизированных конструкций трансмиссии для снижения энергопотребления; технологии регулирования скорости по частоте для обеспечения плавных запусков и остановок и точного управления, снижая механические удары и энергетические потери.

Модульность и легковесная конструкция: Благодаря оптимизации конструкции и применению новых материалов снижается собственный вес при сохранении прочности, упрощая установку и транспортировку, а также дальнейшее уменьшение габаритных размеров.

Эргономика и резервы безопасности: Более удобные с точки зрения эргономики пульты дистанционного управления и кнопки с подсветкой; тормозные системы, интеллектуальная технология борьбы с раскачиванием груза и более точная предельная защита повысят безопасность на новый уровень.

От простых инструментов, заменяющих ручной труд, до сложных исполнительных механизмов, интегрированных в интеллектуальные сети, эволюция электроталей является микроскопическим отражением промышленного технологического прогресса. Они являются не только расширением физической силы, но и блестящим кристаллом человеческой мудрости в решении древней проблемы вертикальной транспортировки грузов. В условиях развития Индустрии 4.0 и интеллектуального производства эта надежная «стальная рука» будет продолжать поддерживать будущее современной промышленности, становясь умнее, безопаснее и более эффективной.
